Ogrzewanie, wentylacja i klimatyzacja odpowiadają za różne zadania, ale wszystkie wpływają na warunki panujące w domu. Łączy je określenie HVAC, spotykane w projektach budowlanych, dokumentacji urządzeń i opisach instalacji. Nie oznacza ono jednego zestawu wyposażenia. Dom może mieć kilka niezależnych instalacji HVAC albo system, w którym poszczególne urządzenia współpracują ze sobą.
Znaczenie skrótu HVAC i zakres instalacji domowych
HVAC pochodzi od angielskich słów Heating, Ventilation and Air Conditioning. Oznaczają one ogrzewanie, wentylację i klimatyzację. Jest to zarówno nazwa dziedziny instalacji sanitarnych, jak i zbiorcze określenie rozwiązań służących do kształtowania temperatury, wymiany powietrza oraz częściowo jego wilgotności i czystości wewnątrz budynku.
Urządzenie, instalacja i zintegrowany system nie są tym samym. Pompa ciepła jest urządzeniem, natomiast wraz z przewodami, armaturą, pompami obiegowymi i odbiornikami tworzy instalację grzewczą. O systemie zintegrowanym można mówić wtedy, gdy różne instalacje mają zaprojektowaną współpracę, obejmującą sterowanie lub wymianę energii. Sam napis HVAC w ofercie nie przesądza więc, co rzeczywiście zostanie zamontowane.
Rozszerzenie HVAC-R obejmuje dodatkowo Refrigeration, czyli chłodnictwo. Ma ono duże znaczenie w magazynach żywności, sklepach i zakładach produkcyjnych. W domu technika chłodnicza jest obecna w klimatyzatorach i pompach ciepła, lecz określenie HVAC-R nie oznacza konieczności tworzenia osobnej instalacji chłodniczej.
Instalacje wodociągowe i kanalizacyjne nie należą do podstawowego rozwinięcia HVAC. Mogą jednak stykać się z nim funkcjonalnie: źródło ciepła może ogrzewać wodę użytkową, a klimatyzator wymaga odprowadzenia skroplin. Takie powiązanie nie sprawia, że cała domowa hydraulika staje się częścią HVAC.
Ogrzewanie jako część HVAC w domu
Zadaniem ogrzewania jest pokrywanie strat ciepła przez ściany, dach, podłogę, okna i wymianę powietrza. Instalacja powinna utrzymywać założoną temperaturę także podczas chłodnych dni, ale również sprawnie ograniczać moc, gdy na zewnątrz robi się cieplej. W dobrze ocieplonym domu przez znaczną część sezonu potrzebna jest tylko część maksymalnej mocy źródła.
Ciepło może pochodzić z pompy ciepła, kotła albo sieci ciepłowniczej, jeśli budynek ma dostęp do takiego przyłącza. Dalej trzeba je rozprowadzić i przekazać do pomieszczeń. W instalacji wodnej służą do tego przewody, pompy obiegowe, rozdzielacze i armatura regulacyjna, a odbiornikami są grzejniki, ogrzewanie płaszczyznowe lub klimakonwektory wyposażone w wentylator.
Temperatura wody zasilającej musi odpowiadać odbiornikom i zapotrzebowaniu budynku. Podłogówka może pracować z wodą o temperaturze 28–35 stopni Celsjusza, jeśli pozwalają na to warunki projektowe. Grzejniki dobrane do wyższych parametrów mogą potrzebować cieplejszej wody. Ma to znaczenie dla sprawności źródła, szczególnie pompy ciepła. Liczy się cały układ, nie samo urządzenie w kotłowni.
Ciepła woda do kąpieli i zmywania bywa przygotowywana przez to samo źródło, lecz stanowi odrębną funkcję. Potrzebuje własnego sposobu regulacji, a często także zasobnika. Latem ogrzewanie pomieszczeń pozostaje wyłączone, podczas gdy przygotowanie ciepłej wody nadal działa. W dokumentacji i ocenie zużycia energii te potrzeby powinny być rozdzielone.
Wentylacja i wymiana powietrza w pomieszczeniach

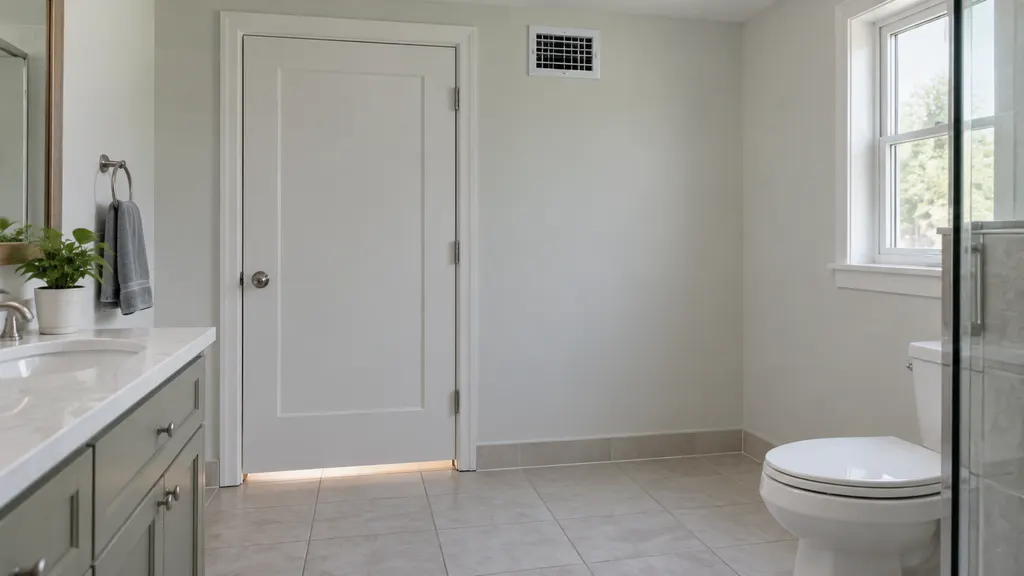

Wentylacja doprowadza powietrze zewnętrzne i usuwa powietrze zawierające wilgoć, zapachy oraz zanieczyszczenia powstające podczas użytkowania domu. Nawiew organizuje się przede wszystkim w pokojach i sypialniach, a wywiew w kuchni, łazienkach i pomieszczeniach pomocniczych. Między nimi potrzebna jest droga przepływu, także przy zamkniętych drzwiach.
W wentylacji grawitacyjnej ruch powietrza wynika z różnicy temperatur i działania wiatru. Dopływ odbywa się przez przeznaczone do tego nawiewniki lub inne zaprojektowane otwory, a odpływ przez kanały wywiewne. Latem, przy niewielkiej różnicy temperatur, ciąg może być słaby. Szczelne okna bez zapewnionego nawiewu dodatkowo ograniczają wymianę powietrza.
Układ mechaniczny wymusza przepływ wentylatorami. W instalacji nawiewno-wywiewnej znajdują się centrala, kanały, nawiewniki, wywiewniki oraz filtry. Rekuperator przekazuje część ciepła z powietrza usuwanego do powietrza doprowadzanego, ograniczając straty wentylacyjne. Nie jest jednak samodzielnym odpowiednikiem ogrzewania ani klimatyzacji. Latem sam odzysk ciepła nie zapewni temperatury niższej od tej, którą umożliwiają warunki i wyposażenie instalacji.
Filtry zatrzymują pył i część cząstek zawieszonych, zależnie od swojej klasy oraz szczelności montażu. Nie usuwają wszystkich gazów i zapachów. Wentylacja nie utrzymuje też automatycznie stałej wilgotności: zimą doprowadzane powietrze po ogrzaniu może być suche, a latem wnosić dużo wilgoci. Po kąpieli sprawny wywiew pomaga osuszyć łazienkę, ale mokre ręczniki pozostawione w zamkniętej wnęce schną znacznie wolniej. Sam przepływ powietrza nie rozwiązuje każdego problemu z wilgocią.
Klimatyzacja i chłodzenie domowych wnętrz
Klimatyzator odbiera ciepło z pomieszczenia i przekazuje je na zewnątrz. Podczas chłodzenia na zimnym wymienniku jednostki wewnętrznej wykrapla się również wilgoć, dlatego urządzenie może osuszać powietrze. Ilość usuwanej wody zależy od warunków i czasu pracy. Nie oznacza to precyzyjnej kontroli wilgotności w całym domu.
System split ma jedną jednostkę wewnętrzną połączoną z jednostką zewnętrzną. Multisplit pozwala podłączyć kilka jednostek wewnętrznych do jednego agregatu, z uwzględnieniem jego łącznej wydajności i dopuszczalnych kombinacji urządzeń. Klimatyzacja kanałowa rozprowadza schłodzone powietrze przewodami, wymaga więc miejsca na ich prowadzenie oraz zapewnienia drogi powrotnej powietrza.
Połączenie jednostek obejmuje przewody czynnika chłodniczego, zasilanie i komunikację zgodnie z konstrukcją układu. Osobnym elementem jest odpływ skroplin: grawitacyjny albo wspomagany pompką. W sypialni odgłos takiej pompki może być bardziej zauważalny niż szum nawiewu. Lokalizacja urządzenia i sposób odprowadzania wody wpływają więc na komfort, a nie tylko na wygląd wnętrza.

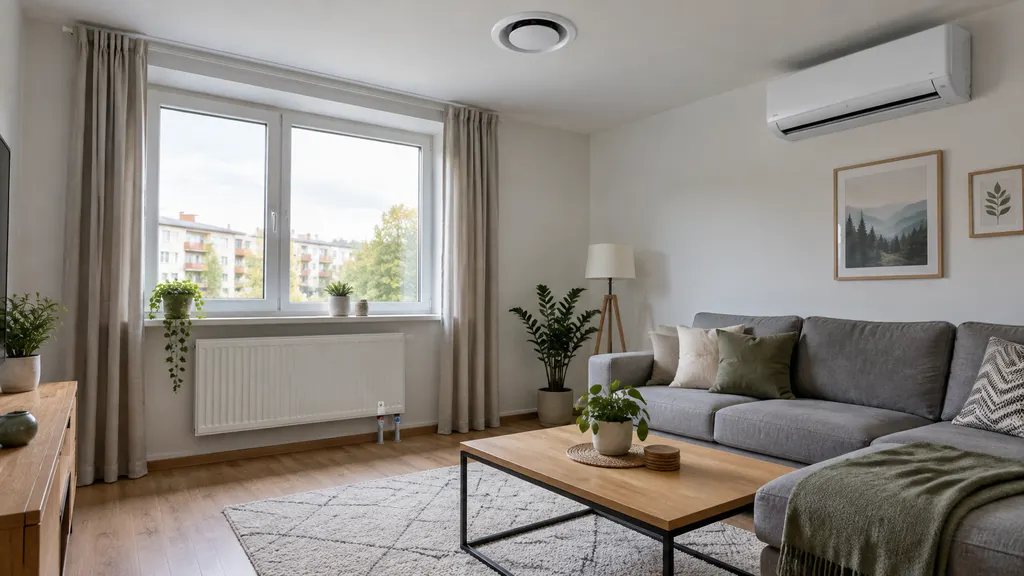

Klimatyzatory z odwracalnym obiegiem mogą również grzać, działając jako pompy ciepła powietrze-powietrze. Ich moc i sprawność zależą od temperatury zewnętrznej oraz parametrów konkretnego modelu. Typowy split pobiera jednak powietrze z pomieszczenia i oddaje je do tego samego wnętrza. Nie zapewnia wymaganej wymiany powietrza zewnętrznego. Chłodzenie nie zastępuje wentylacji.
Współpraca instalacji HVAC i sterowanie komfortem
Domowe HVAC może składać się z niezależnego ogrzewania, wentylacji i klimatyzacji, z których każda ma własny regulator. Inne podejście to wspólna automatyka, przekazująca informacje o temperaturze, zapotrzebowaniu na ciepło lub chłód i trybie pracy. Oba rozwiązania mogą działać prawidłowo, jeżeli ich ustawienia nie prowadzą do konfliktów.
Czujniki i termostaty powinny mierzyć warunki reprezentatywne dla danej strefy. Urządzenie umieszczone przy nasłonecznionym oknie albo nad grzejnikiem może zbyt wcześnie wyłączać ogrzewanie. Podział na strefy pozwala utrzymywać inne temperatury w sypialniach i części dziennej, ale wymaga uwzględnienia przepływów w instalacji oraz minimalnej mocy źródła.
Koordynacja ma zapobiegać sytuacji, w której klimatyzator chłodzi pokój, a ogrzewanie nadal dostarcza do niego ciepło. Pomagają w tym blokady trybów i odpowiedni odstęp między temperaturą uruchomienia grzania a chłodzenia. Przy podłogówce znaczenie ma również bezwładność: nagrzana posadzka oddaje ciepło jeszcze po zamknięciu zaworu. Gwałtowne zmiany nastaw nie przekładają się na równie szybką zmianę temperatury.
Wspólna aplikacja nie gwarantuje pełnej współpracy technicznej. Może jedynie zbierać osobne panele sterowania, bez wymiany danych między urządzeniami. Rzeczywista integracja wymaga zgodności komunikacji oraz ustalenia, który regulator decyduje o pracy poszczególnych elementów. Dopiero wtedy sterowanie pomaga ograniczać zbędną pracę i utrzymywać stabilne warunki.
Uwarunkowania projektowe HVAC w domu
Powierzchnia domu jest tylko jedną z danych potrzebnych do projektu. Równie ważne są izolacyjność przegród, szczelność, wysokość pomieszczeń, ich układ oraz wielkość i orientacja przeszkleń. Duże okna od zachodu mogą powodować silne nagrzewanie salonu po południu, choć zimowe zapotrzebowanie tego pomieszczenia na ciepło pozostaje niewielkie.
Obciążenie grzewcze, zapotrzebowanie na chłodzenie i wymagany strumień wentylacyjny określa się osobno. Dobór wszystkich urządzeń wyłącznie według liczby metrów kwadratowych pomija straty ciepła, zyski słoneczne i sposób użytkowania pomieszczeń. Klimatyzator umieszczony w korytarzu nie zapewni takiej samej temperatury w sypialniach za zamkniętymi drzwiami. Rozkład pomieszczeń ma bezpośrednie znaczenie dla efektu.
Projekt musi przewidywać miejsce nie tylko na urządzenia, lecz także na kanały, przewody, izolację i dostęp serwisowy. Filtr centrali trzeba móc wyjąć, a wymiennik i odpływ skroplin oczyścić. Istotne są również hałas i drgania, zwłaszcza przy sypialniach, tarasie oraz granicy posesji. Krótka trasa przewodów nie zawsze uzasadnia umieszczenie agregatu tuż przy miejscu wypoczynku.
W nowym budynku łatwiej skoordynować instalacje ze stropami, konstrukcją dachu i sufitami podwieszanymi. Modernizacja wymaga pogodzenia tras z istniejącym wykończeniem i dostępną przestrzenią. W obu sytuacjach potrzebna jest kontrola zasilania elektrycznego, zabezpieczeń i mocy przyłączeniowej, szczególnie przy przechodzeniu na ogrzewanie elektryczne lub pompę ciepła.
Koszt montażu i koszt użytkowania to odrębne kwestie. Poza ceną urządzeń liczą się roboty budowlane, energia, materiały eksploatacyjne i obsługa serwisowa. Bardziej rozbudowany układ może ograniczać zużycie energii, ale wymagać dodatkowych przeglądów. Ocena powinna obejmować cały zestaw i rzeczywisty sposób korzystania z domu.
Eksploatacja i utrzymanie sprawności instalacji HVAC
Prawidłowe uruchomienie obejmuje nastawy, kontrolę działania i regulację przepływów. Nawet sprawne urządzenia nie zapewnią właściwych warunków, jeśli część pomieszczeń otrzyma za mało powietrza albo obiegi grzewcze będą niezrównoważone. Dokumentacja powykonawcza powinna zawierać trasy instalacji, modele urządzeń, protokoły pomiarów i ustawienia potrzebne przy późniejszym serwisie.
Filtry wymagają kontroli oraz czyszczenia lub wymiany zgodnie z ich przeznaczeniem. Wkładu jednorazowego nie należy traktować jak filtra zmywalnego. Tempo zabrudzenia zależy od otoczenia domu, pylenia roślin, prac budowlanych i intensywności pracy instalacji. Podczas remontu pył może wyraźnie ograniczyć przepływ wcześniej, niż wynikałoby to z kalendarza obsługi.
Odpływy skroplin, tace ociekowe i dostępne elementy urządzeń powinny pozostawać czyste i drożne. Jednostka zewnętrzna potrzebuje swobodnego przepływu powietrza, dlatego nie powinna być zasłaniana gęstą roślinnością ani składowanymi przedmiotami. Rosnący opór przepływu może oznaczać większy pobór energii, spadek wydajności i bardziej słyszalną pracę wentylatorów.
Zakres i terminy przeglądów zależą od rodzaju instalacji, zaleceń producenta oraz obowiązujących wymagań. Podstawowa obsługa dostępnych filtrów może należeć do użytkownika, jeśli dopuszcza to instrukcja. Prace przy obiegu chłodniczym, instalacji gazowej, zabezpieczeniach i częściach elektrycznych wymagają odpowiednio wykwalifikowanego serwisu. Regularna obsługa pomaga zachować sprawność urządzeń i wykryć usterki, zanim zakłócą ogrzewanie, chłodzenie lub wymianę powietrza.
