Połączenie czujnika ruchu z taśmą LED daje prosty efekt: światło zapala się tylko wtedy, gdy jest potrzebne. Taki układ sprawdza się tam, gdzie oświetlenie działa krótko i często, czyli w korytarzu, przy schodach, w garderobie, pod szafkami kuchennymi albo przy wejściu do pomieszczenia gospodarczego. Nie chodzi wyłącznie o wygodę. Krótszy czas świecenia realnie ogranicza zużycie energii i wydłuża pracę samej taśmy.
W praktyce najwięcej zależy od dwóch rzeczy: zgodności elementów i właściwego miejsca montażu. Sam czujnik może działać poprawnie elektrycznie, a mimo to słabo wykrywać ruch, jeśli zostanie skierowany w złą stronę albo trafi za przeszkodę. To częsty problem w wąskich korytarzach i przy schodach. Światło jest, ale zapala się za późno.
Rola czujnika ruchu w instalacji z taśmą LED
Czujnik ruchu pełni funkcję pośrednika między zasilaniem a oświetleniem. Nie zasila taśmy samodzielnie, tylko decyduje, kiedy obwód ma zostać załączony. W układach domowych oznacza to automatyczne uruchomienie światła po wejściu do strefy detekcji i jego wyłączenie po ustawionym czasie.

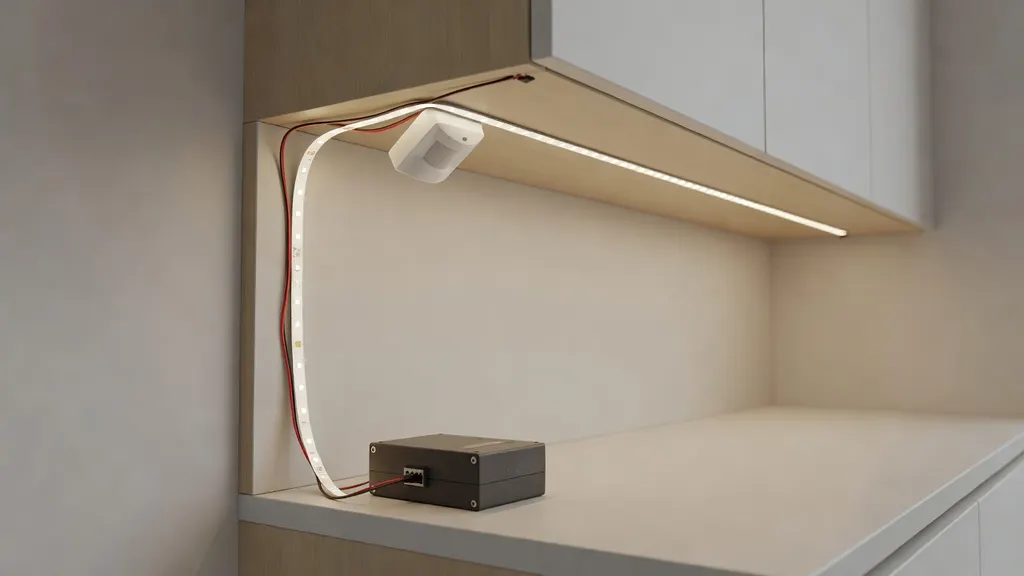

Taki sposób sterowania dobrze pasuje do oświetlenia funkcjonalnego, które ma doświetlać przejście, stopnie, blat roboczy albo wnętrze szafy. Przy oświetleniu dekoracyjnym sytuacja wygląda inaczej, bo taśma często ma świecić dłużej lub pracować stale przy niskiej mocy. Wtedy czujnik ruchu nie zawsze ma sens, chyba że chodzi o podświetlenie uruchamiane tylko wieczorem.
Znaczenie ma też miejsce montażu. Czujnik przy schodach powinien wykrywać ruch jeszcze przed wejściem na pierwszy stopień, a nie dopiero w połowie biegu. W garderobie lepiej działa montaż przy wejściu niż głęboko między półkami. Takie detale decydują o codziennym komforcie.
W domowej praktyce dobrze widać jedną rzecz: nawet krótka taśma LED podłączona do czujnika bywa używana częściej niż zwykły włącznik. Dzieje się tak dlatego, że nie wymaga żadnej obsługi. To ma znaczenie w ciągach komunikacyjnych.
Elementy układu i zależności elektryczne

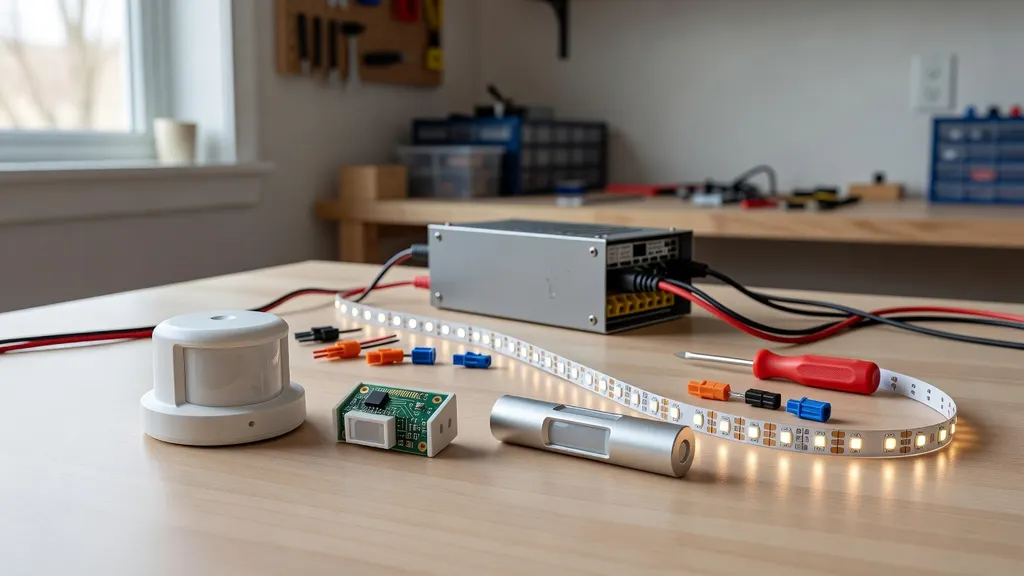

Podstawowy układ składa się z taśmy LED, zasilacza i czujnika ruchu. Taśma LED jest odbiornikiem niskonapięciowym i pracuje najczęściej na 12 V albo 24 V prądu stałego. Zasilacz obniża napięcie sieciowe 230 V do wartości wymaganej przez taśmę. Czujnik steruje załączaniem obwodu po wykryciu ruchu.
Do tego dochodzą przewody, złączki i odpowiednie złącza. W prostych instalacjach jednobarwnych stosuje się najczęściej połączenia 2-pinowe: plus i minus. W bardziej rozbudowanych wersjach mogą pojawić się złącza 3-pinowe, gdy czujnik ma oddzielne wejście, wyjście i wspólny przewód albo gdy współpracuje z innym typem sterowania.
Najważniejsza zasada jest prosta: napięcie zasilacza, czujnika i taśmy musi być zgodne. Taśma 12 V wymaga zasilacza 12 V i czujnika przystosowanego do 12 V, jeśli czujnik pracuje po stronie niskiego napięcia. Mieszanie 12 V i 24 V kończy się brakiem działania, uszkodzeniem elementów albo niestabilną pracą.
Polaryzacja też ma znaczenie. Taśma LED ma wyraźnie oznaczone bieguny dodatni i ujemny, a ich zamiana potrafi całkowicie zablokować pracę układu. Czasem nic się nie dzieje, czasem taśma mignie i gaśnie. To nie jest drobiazg.
Oznaczenia przewodów i zacisków
Na czujnikach i zasilaczach pojawiają się krótkie oznaczenia, które trzeba rozróżnić przed podłączeniem przewodów. VCC, + albo IN odnoszą się do wejścia dodatniego zasilania. GND i – oznaczają masę lub biegun ujemny. OUT to wyjście sterowane, czyli zacisk, z którego sygnał lub zasilanie trafia do taśmy LED.
W czujnikach pracujących na napięciu sieciowym występują oznaczenia L i N. L to przewód fazowy, N to neutralny. Takie modele nie są podłączane bezpośrednio do taśmy LED 12 V czy 24 V, tylko sterują doprowadzeniem zasilania do zasilacza albo do obwodu przygotowanego pod zasilanie LED.
Trzeba odróżnić wejście od wyjścia. Na obudowie bywa mało miejsca, napisy są drobne, a pomyłka zdarza się częściej, niż się wydaje. Szczególnie w małych czujnikach meblowych.
Typy czujników ruchu stosowanych z oświetleniem LED
Najczęściej stosowane są czujniki PIR, które reagują na zmiany promieniowania podczerwonego. W praktyce wykrywają ruch człowieka przez analizę zmian temperatury w polu widzenia. Dobrze sprawdzają się w korytarzach, przy wejściach do pomieszczeń i w miejscach, gdzie ruch przecina strefę detekcji.
Czujniki mikrofalowe działają inaczej. Wysyłają fale i analizują ich odbicie. Są bardziej czułe i potrafią wykrywać ruch przez cienkie przesłony, szkło albo lekką zabudowę. To bywa zaletą, ale też źródłem problemów. W małych pomieszczeniach potrafią reagować na ruch za drzwiami lub za ścianką.
Modele dualne łączą dwie metody detekcji i ograniczają przypadkowe wzbudzenia. Takie rozwiązanie ma sens tam, gdzie warunki są trudniejsze: zmienna temperatura, przeciągi, duża ilość odbić albo ruch w sąsiednich strefach.
Część czujników ma też funkcję zmierzchową. Dzięki niej taśma nie uruchamia się przy wysokim poziomie światła dziennego. W korytarzu bez okien nie robi to dużej różnicy, ale przy wejściu do domu albo w kuchni otwartej na salon funkcja LUX pomaga uniknąć zbędnego załączania w ciągu dnia.
Istotny jest też podział na czujniki 12/24 V i 230 V. Pierwsze montuje się po stronie niskonapięciowej, za zasilaczem. Drugie pracują po stronie sieciowej i sterują dopływem zasilania do zasilacza lub całego obwodu. To są dwa różne sposoby podłączenia.
Schemat połączenia czujnika ruchu z taśmą LED
Najczęściej spotykany układ wygląda tak: zasilacz zasila czujnik, a czujnik zasila taśmę LED. Kolejność jest więc następująca: 230 V → zasilacz → czujnik ruchu 12 V lub 24 V → taśma LED. To prosty i czytelny wariant, szczególnie w instalacjach meblowych, schodowych i wewnętrznych dekoracyjno-użytkowych.
Drugi wariant opiera się na czujniku sieciowym 230 V. W takim układzie czujnik steruje doprowadzeniem napięcia do zasilacza LED. Kolejność wygląda wtedy inaczej: 230 V → czujnik ruchu → zasilacz → taśma LED. Rozwiązanie spotyka się tam, gdzie czujnik ma zastąpić klasyczny wyłącznik ścienny albo zostać zamontowany w puszce instalacyjnej.
Miejsce czujnika w obwodzie wpływa na sposób pracy całego układu. Czujnik niskonapięciowy jest bezpieczniejszy przy montażu w meblach, profilach i lekkich zabudowach, bo po stronie sterowania nie występuje 230 V. Czujnik sieciowy bywa wygodniejszy przy gotowej instalacji ściennej, ale wymaga poprawnego rozdzielenia strony sieciowej i strony niskiego napięcia.
Nie wolno mieszać tych stron bez wyraźnej potrzeby i bez odpowiedniego osprzętu. To ważne szczególnie przy schodach, w szafkach i w strefach wilgotnych.
Warianty instalacyjne
Przy jednej taśmie LED połączenie jest najprostsze: wyjście czujnika trafia bezpośrednio do taśmy. Jeśli odcinek ma 2 m, 3 m albo 5 m i pracuje jako jednolita linia światła, wystarczy zachować właściwe napięcie i polaryzację.
Gdy jeden czujnik ma sterować kilkoma odcinkami taśmy, wszystkie odbiorniki muszą mieścić się w dopuszczalnym obciążeniu czujnika i zasilacza. Odcinki można zasilić równolegle, co ogranicza spadki napięcia i poprawia równomierność świecenia. Przy długich biegach schodowych to ma znaczenie, bo końcowe stopnie potrafią świecić słabiej przy niewłaściwym podłączeniu.
W miejscu wyłącznika ściennego często stosuje się czujnik 230 V, który przejmuje jego funkcję. W oświetleniu schodowym i strefowym pojawiają się też dwa czujniki, po jednym na początku i końcu ciągu. Wtedy układ wymaga zgodnego sposobu sterowania, żeby światło nie gasło zbyt wcześnie albo nie pozostawało aktywne po wykryciu ruchu tylko z jednej strony.
Parametry doboru zasilania i obciążenia
Moc zasilacza dobiera się do poboru taśmy LED. Jeśli taśma pobiera 9,6 W na metr i ma 5 m długości, całe obciążenie wynosi 48 W. Zasilacz nie powinien pracować na granicy możliwości, dlatego stosuje się zapas mocy. Dla takiego odcinka sensowny będzie model 60 W lub 75 W, zależnie od warunków pracy i sposobu wentylacji.
Czujnik również ma swoje ograniczenia. Dotyczy to zarówno maksymalnego obciążenia, jak i czasem obciążenia minimalnego. Zbyt mały pobór przez taśmę LED może powodować miganie, krótkie błyski albo brak pełnego wyłączenia. Dzieje się tak szczególnie przy niektórych czujnikach 230 V i zasilaczach impulsowych.
W instalacjach LED trzeba brać pod uwagę prąd rozruchowy. Nawet jeśli taśma ma niewielką moc roboczą, zasilacz podczas startu może generować chwilowy skok obciążenia. Czujnik słabej jakości albo model niedopasowany do LED potrafi źle znosić takie warunki.
Przy montażu w łazience, garażu, pralni albo przy wejściu na zewnątrz liczy się też klasa szczelności. W suchych pomieszczeniach wystarczy osprzęt do wnętrz, ale w miejscach narażonych na wilgoć i pył potrzebne są elementy o podwyższonej ochronie, przynajmniej IP44, a w trudniejszych warunkach wyższej.
Długość przewodów wpływa na spadki napięcia. Przy 12 V nawet kilka metrów cienkiego przewodu potrafi obniżyć jasność taśmy, szczególnie pod obciążeniem. Dlatego przy dłuższych odcinkach instalacji korzystniej wypada 24 V albo przewody o większym przekroju.
Kompatybilność elementów
W całym układzie musi panować jedna logika napięciowa: 12 V albo 24 V. Nie tylko taśma i zasilacz, ale także czujnik po stronie niskonapięciowej muszą pracować w tym samym standardzie.
Taśmy jednobarwne są najprostsze we współpracy z czujnikiem ruchu, bo wymagają tylko podania i odcięcia zasilania. Wersje CCT, RGB czy RGBW często potrzebują dodatkowego sterownika. Sam czujnik nie zastępuje kontrolera odpowiedzialnego za barwę i tryb pracy.
Znaczenie ma również rodzaj zasilacza. Stabilne modele do LED lepiej współpracują z czujnikami niż przypadkowe zasilacze o niepewnych parametrach. W praktyce właśnie na tej granicy pojawia się migotanie albo słyszalne piszczenie po wyłączeniu światła.
Ustawienia pracy czujnika i warunki detekcji
Po podłączeniu układu ważne stają się nastawy. Czas świecenia ustawia się zależnie od miejsca. W korytarzu wystarcza 15-30 sekund, przy schodach 30-60 sekund, a w garderobie lub spiżarni 60-180 sekund. Za krótki czas powoduje gaśnięcie w trakcie ruchu, za długi odbiera sens automatyce.
Funkcja LUX określa, przy jakim poziomie jasności czujnik ma działać. Jeśli zostanie ustawiona zbyt wysoko, taśma będzie uruchamiać się także w dzień. Jeśli zbyt nisko, światło nie zapali się o zmierzchu, mimo że w pomieszczeniu jest już ciemno. W otwartych przestrzeniach ten parametr mocno wpływa na komfort.
Zasięg i czułość trzeba dobrać do układu pomieszczenia. Czujnik PIR najlepiej wykrywa ruch poprzeczny względem swojej osi. Gdy ktoś idzie prosto na czujnik, reakcja może być słabsza. To dobrze widać przy długich korytarzach. Niby strefa jest objęta detekcją, a światło załącza się z opóźnieniem.
Na pracę wpływa też otoczenie. Grzejniki, nawiewy, piekarnik, promienie słoneczne i błyszczące powierzchnie potrafią zakłócić działanie. W czujnikach mikrofalowych problemem bywają cienkie ścianki i odbicia od zabudowy. W małej szafie czujnik działa stabilnie, a po przeniesieniu do wiatrołapu zaczyna reagować na ruch zza drzwi. To częsta obserwacja.
Typowe błędy i problemy w działaniu instalacji
Brak reakcji taśmy LED po wykryciu ruchu najczęściej wynika z trzech przyczyn: niezgodnego napięcia, błędnego podłączenia wejścia i wyjścia albo odwróconej polaryzacji. W prostych układach to właśnie te błędy pojawiają się najczęściej, nie sama awaria czujnika.
Miganie, krótkie błyski i niepełne wygaszanie mają kilka źródeł. Winny bywa czujnik 230 V niedostosowany do zasilaczy LED, zbyt małe obciążenie, słaby zasilacz albo indukowanie napięcia w przewodach. Światło nie gaśnie całkowicie i delikatnie żarzy się po wyłączeniu. To sygnał, że elementy nie współpracują ze sobą tak, jak powinny.
Fałszywe wzbudzenia wynikają często z miejsca montażu. Czujnik skierowany na grzejnik, okno dachowe, wejście z przeciągiem albo cienką przegrodę potrafi uruchamiać taśmę bez realnej potrzeby. W oświetleniu schodowym bywa to uciążliwe, bo światło zapala się co chwilę i traci sens jako układ oszczędnościowy.
Przeciążenie czujnika jest kolejnym problemem. Jeden element sterujący nie powinien obsługiwać większej liczby odcinków taśmy, niż dopuszcza producent. Z drugiej strony zbyt małe obciążenie też potrafi być kłopotliwe. Układy LED są pod tym względem bardziej wymagające niż tradycyjne źródła światła.
Obszary wymagające szczególnej uwagi
Przy schodach i w ciągach komunikacyjnych liczy się czas reakcji oraz kierunek detekcji. Światło powinno zapalać się przed wejściem w strefę ruchu, nie po jej minięciu. W takich miejscach słaby dobór czujnika od razu wychodzi w codziennym użyciu.
W pomieszczeniach wilgotnych trzeba zadbać nie tylko o klasę IP, ale też o miejsce prowadzenia przewodów i osłonięcie złącz. Sama taśma wodoodporna nie rozwiązuje problemu, jeśli zasilacz lub czujnik pozostają bez ochrony.
Zabudowy meblowe i wąskie profile LED ograniczają przestrzeń montażową. Mały czujnik musi mieć zapewnioną wentylację i możliwość poprawnego wykrywania ruchu. Gdy zostanie schowany zbyt głęboko, pole detekcji jest ograniczone i układ działa niestabilnie.
Dodatkowy czujnik zmierzchu albo ręczny włącznik wymaga przemyślanego wpięcia w obwód. W jednych instalacjach elementy powinny działać szeregowo, w innych równolegle, zależnie od tego, czy ręczne włączenie ma omijać czujnik, czy jedynie go wspomagać. Im prostszy układ, tym mniej problemów później.
Dobrze podłączony czujnik ruchu z taśmą LED nie jest skomplikowany, ale wymaga zgodności napięcia, poprawnej kolejności elementów i rozsądnego miejsca montażu. To właśnie te trzy kwestie decydują, czy światło będzie działało płynnie i bez niespodzianek.
