W szczelnym domu wymiana powietrza nie może zależeć wyłącznie od otwierania okien. Wilgoć po kąpieli, zapachy z gotowania i dwutlenek węgla wydychany przez mieszkańców trzeba usuwać także nocą i podczas mrozów. Rekuperacja pozwala robić to w sposób kontrolowany, ograniczając przy tym straty ciepła. Jej działanie zależy jednak od całej instalacji, a nie tylko od parametrów centrali.
Rekuperacja jako system wentylacji domowej

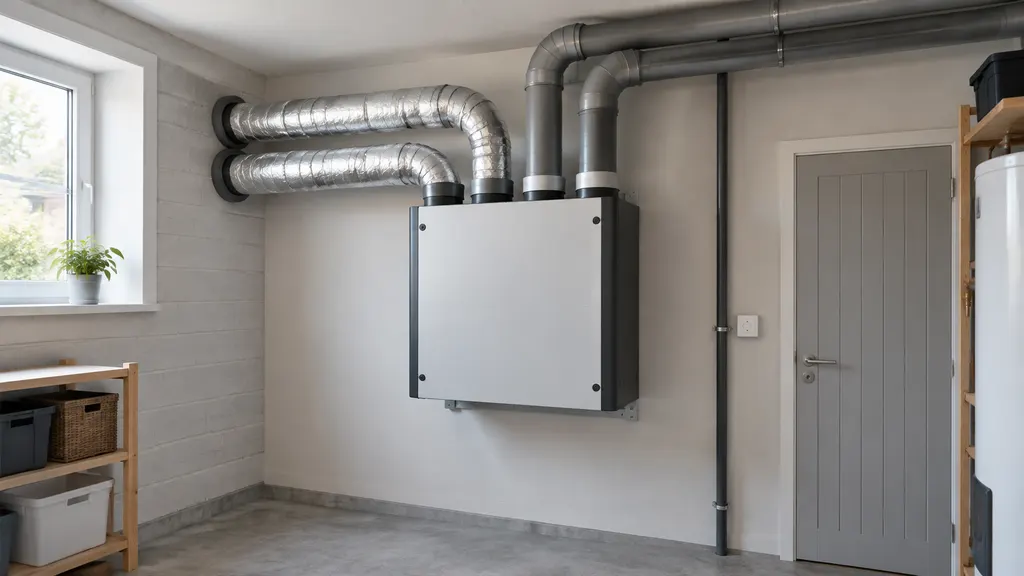

Rekuperacja oznacza odzyskiwanie ciepła z powietrza usuwanego z budynku i przekazywanie go do chłodniejszego powietrza napływającego z zewnątrz. W domach określeniem tym nazywa się cały system wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła. Dwa wentylatory odpowiadają za doprowadzanie świeżego powietrza oraz odprowadzanie zużytego. Wymiennik ogranicza ilość energii traconej podczas tej wymiany.
Wentylacja grawitacyjna wykorzystuje różnicę temperatur i ciśnień oraz wpływ wiatru. Zimą może usuwać dużo ogrzanego powietrza, a przy niewielkiej różnicy temperatur wewnątrz i na zewnątrz jej działanie słabnie. System mechaniczny wymusza przepływ, dzięki czemu pozwala ustalać jego wielkość i zmieniać ją zależnie od potrzeb. Nadal wymaga jednak drożnych przewodów, właściwej regulacji i dopływu prądu.
Odzysk ciepła nie zastępuje ogrzewania. Powietrze nawiewane zimą pozostaje przeważnie chłodniejsze od temperatury w pomieszczeniu, a instalacja grzewcza pokrywa pozostałe straty budynku. Rekuperator nie jest też klimatyzatorem: sam wymiennik nie wytwarza chłodu i nie zapewnia aktywnego osuszania. Są to odrębne funkcje, nawet jeśli urządzenia współpracują w jednym domu.
Obieg powietrza i mechanizm odzysku ciepła
Świeże powietrze trafia przez czerpnię do centrali, gdzie przechodzi przez filtr i wymiennik, a następnie kanałami dociera do salonu, sypialni oraz pozostałych pokoi. Wywiew znajduje się w kuchni, łazienkach, toalecie i wybranych pomieszczeniach pomocniczych. Taki układ kieruje powietrze ze stref mieszkalnych w stronę miejsc, w których powstają wilgoć i zapachy.
Między nawiewem a wywiewem musi istnieć swobodna droga przepływu. Zapewniają ją podcięcia drzwiowe albo odpowiednio dobrane otwory transferowe. Po zamknięciu szczelnych drzwi do sypialni nawet sprawna centrala nie zapewni zaprojektowanego obiegu, jeśli powietrze nie ma którędy odpłynąć. To drobny szczegół wykończenia, który potrafi wyraźnie zmienić pracę instalacji.
W typowym wymienniku płytowym oba strumienie przepływają oddzielnymi kanałami, a ciepło przenika przez rozdzielające je ścianki. Nie dochodzi do celowego mieszania powietrza świeżego ze zużytym. Temperatura nawiewu zależy od temperatury zewnętrznej, warunków w domu, wielkości przepływu i sprawności wymiany. Przy temperaturze zewnętrznej 0 stopni C, wewnętrznej 20 stopni C i sprawności temperaturowej 80% obliczeniowa temperatura za wymiennikiem wynosi 16 stopni C. To uproszczony bilans, bez uwzględnienia strat w kanałach i dodatkowego podgrzewania.
Latem odzysk działa również w drugą stronę: jeśli w domu jest chłodniej niż na zewnątrz, wymiennik ogranicza ogrzewanie nawiewanego powietrza. Gdy wieczorem temperatura na zewnątrz spada poniżej temperatury wnętrza, automatyczne obejście wymiennika, czyli bypass, pozwala wykorzystać chłodniejsze powietrze bez odzyskiwania ciepła. Efekt chłodzenia ogranicza jednak wydajność wentylacji. Nagrzanego poddasza nie schłodzi ona tak szybko jak klimatyzacja.
Elementy instalacji i parametry rekuperatora

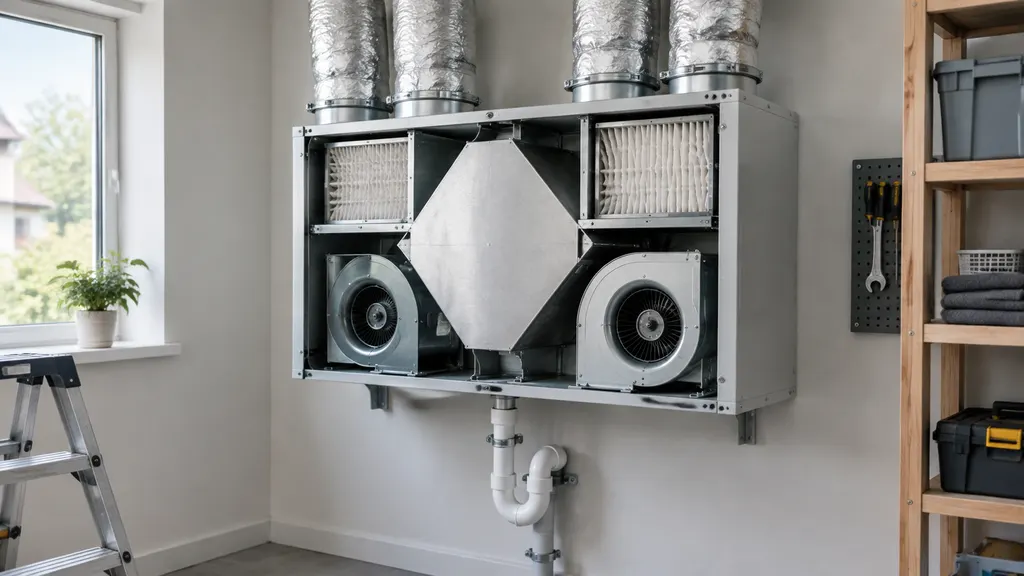

Sercem układu jest centrala zawierająca wymiennik, wentylatory, filtry i automatykę. W urządzeniach, w których powstaje kondensat, potrzebny jest również odpływ skroplin. Towarzyszą im kanały, rozdzielacze, anemostaty lub kratki, tłumiki oraz czerpnia i wyrzutnia. Jakość tych elementów i sposób ich połączenia wpływają na opory przepływu, szczelność oraz hałas.
Wymienniki przeciwprądowe prowadzą strumienie powietrza w przeciwnych kierunkach, co sprzyja wysokiej sprawności odzysku ciepła. W krzyżowych drogi przepływu przecinają się, a ich sprawność temperaturowa jest na ogół niższa. Konstrukcje obrotowe wykorzystują wirujący element akumulujący energię; zależnie od wykonania mogą przekazywać także wilgoć. Odzysk części wilgoci umożliwiają również wymienniki membranowe, określane jako entalpiczne. Nie wszystkie centrale mają tę funkcję.
Przy ocenie urządzenia sama maksymalna wydajność podana w metrach sześciennych na godzinę mówi za mało. Istotny jest punkt pracy, czyli przepływ uzyskiwany przy oporach konkretnej instalacji. Znaczenie mają też spręż dyspozycyjny, pobór energii wentylatorów, szczelność oraz dane akustyczne dla porównywalnych warunków. Centrala pracująca stale blisko granicy możliwości pozostawia mały zapas na zwiększenie wentylacji i zabrudzenie filtrów.
Układ centralny obsługuje dom za pomocą sieci przewodów. Urządzenia decentralne montuje się w ścianach zewnętrznych, bez rozprowadzania kanałów po całym budynku. Mogą obsługiwać pojedyncze pomieszczenia lub pracować w skoordynowanych parach, także ze zmianą kierunku przepływu. Ułatwia to część modernizacji, lecz wymaga uwzględnienia hałasu w pokojach, otworów w elewacji i sposobu wentylowania łazienek oraz kuchni.
Jakość powietrza i komfort mieszkańców
Prawidłowo dobrana wymiana powietrza ogranicza zaduch, stężenie dwutlenku węgla pochodzącego od mieszkańców i utrzymywanie się zapachów. W sypialni różnica bywa najbardziej odczuwalna rano, po całej nocy przy zamkniętych oknach. Nie oznacza to usuwania wszystkich źródeł zanieczyszczeń. Emisję z materiałów wykończeniowych, środków czystości czy spalania trzeba ograniczać także u źródła.
Filtr nawiewny zatrzymuje część pyłków i pyłu zawieszonego, ale skuteczność zależy od jego klasy oraz szczelności osadzenia. Oznaczenie ePM1 odnosi się do skuteczności wobec drobnych cząstek w określonym badaniu. Filtr ePM1 60% nie oznacza więc całkowitego usunięcia smogu ani zatrzymywania 60% każdego rodzaju zanieczyszczeń. Dokładniejsza filtracja zwiększa opory, dlatego musi być zgodna z możliwościami centrali.
Standardowe filtry cząstek nie neutralizują skutecznie zanieczyszczeń gazowych, takich jak tlenek węgla czy część lotnych związków organicznych. Wkłady z węglem aktywnym mogą ograniczać wybrane gazy i zapachy, lecz mają określoną pojemność i wymagają wymiany. Rekuperacja nie zastępuje czujnika tlenku węgla ani właściwego odprowadzania spalin.
Usuwanie pary wodnej pomaga ograniczać nadmierną wilgotność, ale zimą intensywna wentylacja może przesuszać wnętrza. Zimne powietrze zewnętrzne zawiera mało wilgoci, a po ogrzaniu ma niską wilgotność względną. Odzysk wilgoci częściowo ogranicza to zjawisko, nie gwarantuje jednak stałego poziomu wilgotności. Podobnie cisza i brak odczuwalnego nawiewu wynikają z projektu, prędkości przepływu, rozmieszczenia nawiewników oraz regulacji. Nie są automatyczną cechą każdej instalacji.
Uwarunkowania projektu i montażu w domu
Najłatwiej przewidzieć trasy kanałów podczas projektowania budynku, zanim zostaną ustalone wysokości sufitów i przebieg pozostałych instalacji. W istniejącym domu przewody mogą wymagać zabudowy pod sufitem, wykorzystania poddasza lub wykonania przejść przez stropy. Ograniczeniem staje się nie tylko miejsce na centralę, lecz także przestrzeń na kanały o przekroju pozwalającym uniknąć nadmiernego hałasu.
Bilans powietrza powinien uwzględniać funkcję pomieszczeń, liczbę mieszkańców i sposób korzystania z domu. Powierzchnia budynku nie wystarcza do określenia potrzebnej wydajności. Sypialnia dwóch osób wymaga innego nawiewu niż rzadko używany pokój, a łazienka potrzebuje możliwości zwiększenia wywiewu po kąpieli. Strumienie nawiewane i usuwane muszą tworzyć spójny układ.
Miejsce montażu centrali powinno zapewniać temperaturę zgodną z wymaganiami producenta, dostęp do filtrów i przestrzeń do wyjęcia wymiennika. Dla urządzeń odprowadzających kondensat potrzebny jest drożny, właściwie wykonany odpływ z syfonem. Centrala wciśnięta ciasno pod skos poddasza może działać poprawnie, lecz każda wymiana filtra staje się wtedy kłopotliwa. Dostęp serwisowy ma znaczenie przez cały okres użytkowania.
Przewody prowadzone przez nieogrzewane przestrzenie wymagają izolacji cieplnej, a odcinki narażone na kondensację także szczelnego zabezpieczenia przed przenikaniem pary wodnej. Tłumiki ograniczają przenoszenie dźwięku od wentylatorów i między pomieszczeniami. Czerpnię lokuje się z dala od źródeł zanieczyszczeń, a wyrzutnię tak, aby usuwane powietrze nie wracało do nawiewu. Znaczenie mają również wiatr i układ elewacji.
Osobnego uzgodnienia wymagają kominek, okap wyrzucający powietrze na zewnątrz i urządzenia spalające paliwo. Silny okap może zaburzyć równowagę ciśnień, dlatego jego pracę trzeba uwzględnić w projekcie. Tłustych oparów nie kieruje się bezpośrednio do standardowej centrali. Szczególnej oceny wymagają paleniska i urządzenia z otwartą komorą spalania; sam nawiew z rekuperatora nie rozwiązuje kwestii bezpiecznego spalania.
Pozostawienie czynnych kanałów grawitacyjnych w pomieszczeniach objętych wentylacją zrównoważoną może powodować niekontrolowany przepływ. Ich dalsze wykorzystanie lub wyłączenie ustala projektant, z uwzględnieniem funkcji każdego przewodu. Odbiór instalacji powinien obejmować pomiary na nawiewach i wywiewach, regulację oraz zapis uzyskanych wartości. Samo uruchomienie wentylatorów nie potwierdza poprawnego działania systemu.
Eksploatacja, konserwacja i ograniczenia użytkowe
Wentylacja powinna pracować stale, z wydajnością dostosowaną do użytkowania domu. Podczas nieobecności można ją ograniczyć, a po kąpieli, gotowaniu lub przy większej liczbie osób zwiększyć. Harmonogramy porządkują pracę w ciągu doby, natomiast czujniki wilgotności i dwutlenku węgla reagują na rzeczywiste obciążenie. Czujnik w salonie nie opisuje jednak warunków w zamkniętej sypialni.
Kontrola filtrów jest potrzebna częściej w okresie pylenia, smogu i prac budowlanych w sąsiedztwie. Termin wymiany wynika z zabrudzenia, warunków użytkowania oraz zaleceń producenta, a nie wyłącznie z daty w kalendarzu. Po remoncie filtr potrafi zabrudzić się znacznie szybciej niż podczas codziennego użytkowania domu. Jednorazowych wkładów nie należy myć, jeśli producent tego nie dopuszcza.
Przegląd obejmuje także wymiennik, wentylatory, uszczelnienia, odpływ skroplin i ocenę czystości dostępnych części instalacji. Zimą dochodzi ochrona przed zamarzaniem kondensatu w wymienniku. Może wykorzystywać nagrzewnicę wstępną, zmianę przepływów lub inne rozwiązanie przewidziane przez producenta. Sposób odszraniania wpływa na zużycie energii i chwilową równowagę wentylacji.
Okna można otwierać również przy działającej rekuperacji. Długie wietrzenie w sezonie grzewczym omija jednak odzysk ciepła, a latem może wpuszczać gorące powietrze. Ograniczeniem technicznym pozostaje zależność od zasilania: po zaniku prądu wentylatory stają i instalacja nie zapewnia projektowanej wymiany. Nie staje się wtedy sprawną wentylacją grawitacyjną.
Koszty instalacji i bilans oszczędności
Na koszt inwestycji składają się projekt, centrala, kanały z izolacją, rozdzielacze, nawiewniki, tłumiki, automatyka, montaż oraz pomiary i uruchomienie. Porównanie wycen ma sens dopiero przy podobnym zakresie prac. Niższa cena samego urządzenia niewiele mówi o koszcie kompletnego systemu, szczególnie gdy oferta nie obejmuje zabudów, zasilania elektrycznego lub odpływu skroplin.
Wielkość domu wpływa na ilość materiałów, lecz równie ważne są układ kondygnacji i długość tras. Modernizacja może wymagać dodatkowych prac budowlanych i odtworzenia wykończenia. Do wydatków eksploatacyjnych dochodzą prąd, filtry, serwis oraz energia nagrzewnicy, jeśli została zastosowana. Przy średnim łącznym poborze mocy wentylatorów wynoszącym 50 W ich całoroczna praca zużyje 438 kWh. To obliczenie dla stałej mocy; regulacja wydajności zmienia wynik.
Sprawność odzysku ciepła podana dla centrali nie jest procentem oszczędności na całym ogrzewaniu. Dotyczy określonych warunków badania wymiennika lub urządzenia. Dom traci energię także przez ściany, dach, okna i nieszczelności, a system zużywa prąd i okresowo uruchamia ochronę przeciwzamrożeniową. Deklaracja 90% odzysku nie oznacza rachunków za ogrzewanie niższych o 90%.
Rzeczywisty bilans zależy od klimatu, szczelności budynku, temperatury wnętrz, intensywności wymiany powietrza oraz źródła ciepła i cen energii. Przy ocenie zwrotu trzeba uwzględnić koszt alternatywnej, prawidłowo wykonanej wentylacji, a nie porównywać rekuperacji z brakiem wymiany powietrza. Pozostają też korzyści niezwiązane bezpośrednio z rachunkami: kontrolowany nawiew, filtracja i możliwość wentylowania sypialni bez otwierania okna na hałaśliwą ulicę. Dla części domów mają one równie duże znaczenie jak odzysk energii.
